剂量-反应曲线

规格

标签	值
版本	4.0.0（更新于 2026-04-10）
开发者	Labii Inc.
类型	章节
支持配置	是

概述

剂量-反应关系描述生物系统对不同物质暴露水平的响应：从低剂量时的轻微效应，到高剂量时达到平台。剂量-反应数据分析是药物开发、毒理学研究和生物测定验证的核心。传统方法需要将数据导出到 GraphPad Prism 等外部工具，增加了手动步骤和版本控制风险。Labii 的 Dose Response Curve 小插件将孔板布局设计、原始数据录入、背景扣除、四参数逻辑（4PL）曲线拟合以及 EC50/IC50 报告整合到单个 ELN 章节中。只需点击一次，即可获得可用于发表的 S 形曲线、所有关键药理学参数和完整审计跟踪。

使用场景

• 药物效力筛选 — 在先导化合物识别和优化过程中计算候选化合物的 IC50 或 EC50 值
• 细胞毒性测定 — 确定细胞活力的剂量-反应关系，并为毒理学研究推导 LD50 值
• 酶抑制研究 — 表征一定浓度范围内的抑制剂效力和 Hill 协同性
• 受体结合测定 — 拟合激动剂或拮抗剂响应曲线，并提取结合亲和力参数
• 质量控制 — 通过监控不同批次间 EC50 和 Hill 斜率的一致性来确认检测性能
• 合规工作流程 — 在符合 21 CFR Part 11 的 ELN 中维护可追溯、可供审计的剂量-反应记录

界面

只读视图

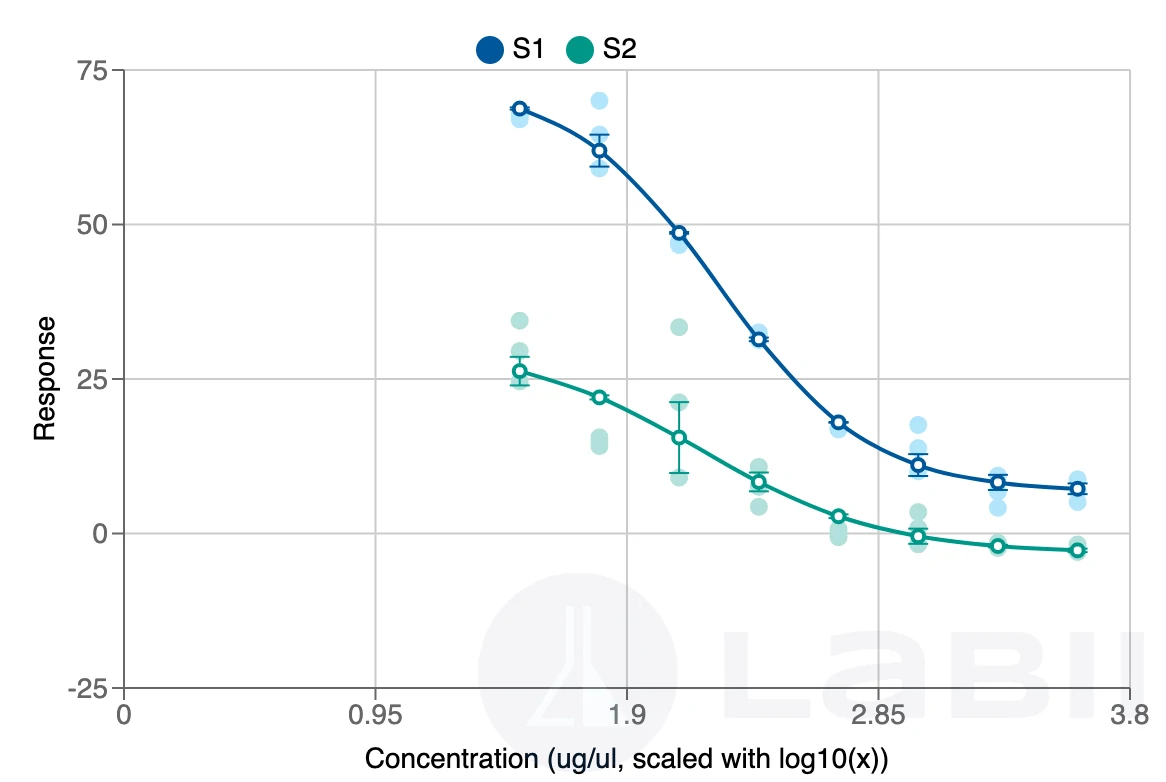

只读视图显示已完成的剂量-反应分析，包括包含各数据点的 S 形曲线图、根据重复测量得出的误差线，以及叠加的最佳拟合 4PL 曲线。图表下方的结果表列出每个样品计算得到的 EC50/IC50、Hill 斜率、最小响应、最大响应和 R² 拟合优度值。

只读视图显示拟合后的 4PL 剂量-反应曲线，以及每个样品的 EC50/IC50、Hill 斜率和最小/最大响应值

编辑视图

编辑视图提供包含 Layout 和 Data 两个输入阶段的 96 孔板界面。在 Layout 阶段，用户通过分配浓度系列、空白、阳性对照和样品标识符来定义孔板布局。在 Data 阶段，用户输入原始响应读数。两个阶段完成后，点击 Analysis 按钮即可运行完整的自动化流程。

配置

点击小插件标题中的 Edit 图标打开配置面板，并调整以下设置。

设置

• Concentration Unit — 图表 X 轴显示的浓度单位标签（例如 ug/ml、nM、uM）
• Data Transform — 曲线拟合前应用于响应值的转换：
  • x — 不转换（原始值）
  • log(x) — 自然对数
  • log10(x) — 以 10 为底的对数
  • 10^x — 反对数
  • (x/POSITIVE)*100 — 将响应归一化为阳性对照的百分比
• X-Axis Scale — 应用于图表浓度（X）轴的刻度：
  • x — 线性刻度
  • log(x) — 自然对数刻度
  • log10(x) — Log10 刻度
• Fit Method — 用于拟合剂量-反应曲线的回归模型。默认为 4PL（四参数逻辑）
• Fit Settings — 针对每个样品覆盖 Levenberg–Marquardt 拟合算法的初始参数。仅当初始猜测接近真实解时，该算法才会收敛到全局最小值；默认拟合失败时，可使用这些设置提供更合适的起始值。每个条目需要：
  • Name — 样品名称，必须与孔板布局中使用的标签完全一致
  • Max Iterations — 拟合期间的最大函数调用次数。默认为 1000。值越大，拟合质量越高，但会降低性能
  • Hill Slope — 曲线在拐点处陡峭程度的初始猜测。默认为 1
  • Minimum — 最小响应值（零剂量时的基线）的初始猜测。默认为 1
  • Maximum — 最大响应值（饱和剂量时的平台）的初始猜测。默认为 1
  • Inflection Point (EC50/IC50) — 响应达到最大值一半时剂量的初始猜测。默认为 1

信息

对于大多数剂量-反应测定，请为 X 轴刻度使用 log10(x)，以生成典型的 S 形曲线。将响应归一化为最大效应百分比时，请使用 (x/POSITIVE)*100 作为数据转换方式。

其他功能

准备布局

此小插件支持 96 孔板。请通过分配孔位角色来定义孔板布局。

点击 Edit Plate 打开孔位编辑器界面

使用以下标签分配孔位角色：

• First cell — 输入浓度单位（例如 ug/ml）作为坐标轴标签
• CONC — 将其放在行标签或列标签中，以沿该行或列定义一系列标准浓度
• BLANK — 将孔标记为空白；系统会计算空白值的平均值并将其作为背景扣除
• POSITIVE — 将孔标记为阳性（上限）对照；选择 (x/POSITIVE)*100 转换时，用于百分比归一化
• 其他所有标签均视为样品标识符；重复标签视为重复测量
• 将孔留空可将其排除在分析之外

根据需要点击孔上的 edit 图标，更新其单独的稀释倍数（默认为 1）

也可以直接从 Excel 或 Word 粘贴布局值，或者拖放表格文件以自动导入布局

注意

CONC 必须放在行标签或列标签中，而不能放在数据单元格中，才能沿该行或列正确定义浓度系列。

准备数据

在小插件中切换到 Data 输入模式

从酶标仪输出中复制响应读数，并将其粘贴到相应孔中；也可以手动输入数值

将孔留空可从分析中排除该数据点

执行分析

点击 Analysis 按钮运行完整的自动化流程。分析可在数秒内完成，并按以下顺序执行：

1. 计算空白响应平均值 — 计算所有标记为 BLANK 的孔的平均值，得到背景值
2. 计算阳性对照响应平均值 — 计算所有标记为 POSITIVE 的孔的平均值；如果选择百分比归一化，则使用此值
3. 背景扣除和数据转换 — 从每个数据点中减去空白平均值，然后应用所选数据转换。转换后的数据可以下载
4. 4PL 曲线拟合 — 使用 Levenberg–Marquardt 算法为每个样品拟合四参数逻辑（4PL）模型。系统会显示拟合方程和四个参数：
   • Minimum — 零剂量时的基线响应
   • Maximum — 饱和剂量时的平台响应
   • EC50/IC50 — 拐点处的剂量（半最大效应）
   • Hill slope — 曲线在拐点处的陡峭程度
5. 曲线图 — 绘制每个数据点、标准误差线（存在重复测量时）以及叠加的最佳拟合 4PL 曲线。X 轴根据所选 X 轴刻度设置进行缩放

观看嵌入式媒体

注意

仅当初始参数猜测与真实解足够接近时，Levenberg–Marquardt 算法才会收敛到全局最小值。如果某个样品的拟合曲线看起来不正确，请点击该样品上的 edit 图标，调整初始参数值，然后重新运行分析。

最佳实践

• 对样品进行重复测量 — 每个浓度设置双孔或三孔重复，可用于计算标准误差并提高曲线拟合的可靠性
• 每块孔板都应包含空白孔 — 空白孔可确保准确扣除背景；空白读数异常偏高表示试剂或孔板可能受到污染
• 包含阳性对照 — 使用已知饱和浓度的阳性对照，可确认检测性能并支持百分比归一化
• 覆盖足够的浓度范围 — 浓度系列应在预期 EC50/IC50 两侧各至少跨越两个数量级，以完整定义 S 形曲线
• 使用 log10 X 轴刻度 — 对浓度轴应用对数刻度可使曲线中段线性化，并生成典型的 S 形剂量-反应图
• 拟合失败时调整初始参数 — 如果曲线不收敛，请使用每个样品的 edit 图标，将 Minimum、Maximum、EC50 和 Hill slope 的初始猜测设置为接近预期的值

提示

对于 S 形曲线陡峭的检测，Hill 斜率显著大于 1 可能表示存在协同结合或多个结合位点。请标记这类结果，以便进一步研究其机制。

相关小插件

• ELISA 标准曲线 — 拟合线性和非线性标准曲线，以进行定量浓度测定。如果目标是根据标准曲线计算样品浓度，而不是计算药理学参数，请使用此小插件
• 定性 ELISA — 对 ELISA 数据进行二元阳性/阴性分类。如果需要通过/失败结果，而不是连续的剂量-反应关系，请使用此小插件
